Alkūninis velenas yra vienas svarbiausių vidaus degimo variklio komponentų, dažnai vadinamas variklio mechaninės struktūros stuburu. Jo pagrindinė paskirtis - paversti stūmoklių judesį į sukamąją jėgą, kuri varo transporto priemonės ratus. Norint užtikrinti sklandų ir efektyvų alkūninio veleno darbą, būtini tinkami guoliai. Šiame straipsnyje išsamiai aptarsime alkūninio veleno guolių tipus, jų funkcijas bei priežiūros svarbą.

Kas yra alkūninis velenas?

Alkūninis velenas - tai sudėtingos formos metalinė dalis su skirtingais kampais ir atstumais nuo veleno centro išneštomis alkūnėmis. Velenas turi vadinamus kakliukus, kurie jungiasi su švaistikliais bei pagrindiniais guoliais (įdėklais). Iš esmės, tai besisukantis velenas, esantis variklio bloke, kuris linijinį stūmoklių judėjimą paverčia sukamuoju judesiu, perduodamu į smagratį ir galiausiai į transmisijos sistemą. Alkūninį veleną veikia dinaminės, žaibiškai greitai kintančios pagal kryptį ir dydį jėgos. Jo konstrukciją lemia cilindrų skaičius, jų išdėstymas ir cilindrų darbo tvarka. Alkūniniai velenai sudaryti iš pagrindinių, skriejiklinių kakliukų, atsvarų, žastų, kuriuose yra alyvos tiekimo kanalai.

Alkūninio veleno paskirtis

Pagrindinė alkūninio veleno paskirtis yra paversti stūmoklių, cilindre judančių aukštyn ir žemyn, judesį į sukimosi jėgą. Stūmokliai, judėdami žemyn dėl kuro ir oro mišinio degimo cilindruose, stumiasi į švaistiklius, kurie savo ruožtu suka alkūninį veleną. Vėliau šis judesys perduodamas į smagratį ir galiausiai į transmisijos sistemą, leidžiančią transporto priemonei judėti. Be to, alkūninis velenas padeda subalansuoti variklį, sumažindamas vibraciją ir užtikrindamas sklandesnį variklio darbą. Smagratis skirtas sukaupti kinetinės energijos pertekliui darbo takto pradžioje ir sukti alkūniniam velenui kitų variklio cilindre vykstančių taktų metu. Tam gaminamas didelio inercijos momento smagratis, slopinantis sukamuosius virpesius varikliui dirbant mažais veleno sūkiais.

Alkūninio veleno guoliai: svarba ir funkcijos

Alkūninio veleno guoliai, dar vadinami pagrindiniais guoliais, yra esminiai vidaus degimo variklių komponentai. Jie užtikrina atramą alkūniniam velenui ir mažina trintį tarp jo ir variklio bloko. Alkūninis velenas yra sumontuotas variklio bloke ir sukasi jame, o guoliai išdėstyti išilgai jo ilgio. Šie guoliai turi atlaikyti stūmoklių sukuriamas jėgas ir alkūninio veleno sukimosi judesį. Tinkamas sutepimas yra būtinas norint išvengti per didelės trinties ir šilumos kaupimosi, nes tai gali sukelti ankstyvą susidėvėjimą ir variklio gedimą. Alkūninis velenas tvirtinamas prie įdėklų, kurių pažeidimai trikdo sklandų variklio darbą ir pagreitina jo komponentų nusidėvėjimą. Sutrikus alkūninio veleno tepimui dėl vienokių ar kitokių priežasčių padidėja trintis tarp veleno kakliukų ir slydimo guolių. Šio sumažėjusio tepimo pasekmės lemia veleno kakliukų ir slydimo guolių susidėvėjimą. Dėl trinties padidėjus tarpeliui tarp veleno kakliuko ir slydimo guolių atsiranda sukantis alkūninio veleno mechanizmui mechaninis garsas “kalimas“.

Pagrindiniai alkūninių velenų tipai

Lengvųjų automobilių varikliuose alkūniniai velenai būna įvairių konstrukcijų, pritaikytų skirtingoms variklio konfigūracijoms ir veikimo principams.

• Plokštieji alkūniniai velenai (flat-plane): Dažniausiai pasitaikantys didelės galios ir našumo automobilių varikliuose. Plokštuminių alkūninių velenų kakleliai yra išdėstyti 180 laipsnių kampu. Ši konstrukcija leidžia padidinti variklio apsukas ir išgauti geresnį variklio atsaką į akseleratoriaus paspaudimą, tačiau tokios konstrukcijos velenas turi aukštesnį disbalanso koeficientą, kas gali padidinti vibracijas.
• Kryžminiai alkūniniai velenai (cross-plane): Dažniausiai naudojami V8 varikliuose, kryžminės plokštumos alkūninių velenų kakleliai išdėstyti 90 laipsnių kampu vienas nuo kito. Ši konstrukcija padeda efektyviau subalansuoti variklį, sumažina vibraciją ir užtikrina sklandesnį variklio veikimą, tačiau to kaina yra šiek tiek mažesni variklio sūkiai, palyginti su plokščiaisiais alkūniniais velenais.

Pagal gamybos technologiją alkūniniai velenai gali būti:

• Kaltiniai alkūniniai velenai: Pagaminti iš vientiso plieno gabalo arba kitų labai tvirtų metalų ar jų lydinių, kaltiniai alkūniniai velenai yra labai patvarūs ir gali atlaikyti aukštesnes apkrovas bei didesnį stresą. Dėl savo stiprumo ir patikimumo jie dažnai naudojami didelio našumo ir didelės galios varikliuose.
• Lieti alkūniniai velenai: Jie gaminami pilant išlydytą metalą į formą. Lietus alkūninius velenus pagaminti pigiau ir jie dažniausiai randami įprastuose lengvuosiuose automobiliuose. Nors ir ne tokie tvirti kaip kaltiniai alkūniniai velenai, jie suprojektuoti taip, jog atliktų savo funkciją eksploatuojant variklį įprastinėmis darbo sąlygomis.
• Štampuoti velenai: Gaminami iš aukštos kokybės chromnikelinio plieno, todėl yra labai tvirti.
• Surenkami velenai: Ši gamybos technologija taip pat naudojama.

Alkūninio veleno guolių tipai

Yra keletas alkūninio veleno guolių tipų, kurie užtikrina atramą ir mažina trintį tarp alkūninio veleno ir variklio bloko:

• Paprastieji guoliai (angl. „Journal Bearings“): Tai paprasčiausias alkūninio veleno guolių tipas, susidedantis iš lygaus, cilindrinio alkūninio veleno paviršiaus, besisukančio panašios formos guolio korpuse. Tarpas tarp dviejų paviršių yra užpildytas alyvos plėvele, kad sumažintų trintį.
• Ritininiai guoliai: Ritininiuose guoliuose vietoj paprasto paviršiaus naudojami cilindriniai arba adatos formos ritinėliai. Šie volai tolygiau paskirsto apkrovą ir gali atlaikyti didesnes radialines apkrovas. Ritininiai guoliai dažnai naudojami didelio našumo ar didelio apkrovimo srityse.

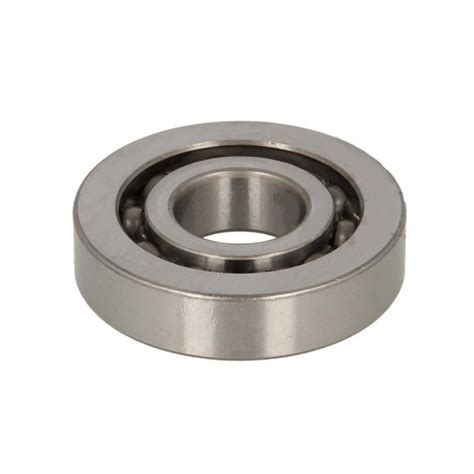

• Rutuliniai guoliai: Rutuliniuose guoliuose naudojami sferiniai metaliniai rutuliai, siekiant sumažinti trintį tarp alkūninio veleno ir guolio. Jie dažniau randami kituose variklio komponentuose, tokiuose kaip švaistikliai, bet ne taip dažnai alkūninio veleno guoliuose dėl didelių radialinių apkrovų ir kintamų sukimosi dažnių, kuriuos patiria alkūniniai velenai.
• Atraminiai guoliai: Šie guoliai atlaiko ašines apkrovas (jėgas, lygiagrečias alkūniniam velenui) ir neleidžia alkūniniam velenui judėti pirmyn ir atgal. Atraminiai guoliai dažnai yra alkūninio veleno galuose.

Alkūninio veleno guolio tipo pasirinkimas priklauso nuo įvairių veiksnių, įskaitant variklio konstrukciją, paskirtį ir veikimo reikalavimus. Daugelis šiuolaikinių variklių naudoja skirtingų tipų guolių derinį skirtingose variklio vietose. Guolių tipas taip pat gali turėti įtakos tokiems veiksniams kaip ilgaamžiškumas, trintis ir šilumos išsklaidymas.

Alkūninio veleno priežiūra ir profilaktika

Pats alkūninis velenas sukurtas taip, kad būtų labai patvarus ir tvirtas, o tinkamai prižiūrint dažniausiai galintis tarnauti visą variklio eksploatavimo laiką. Tačiau norint užtikrinti jo ilgaamžiškumą ir optimalų veikimą, būtina reguliari priežiūra:

• Alyvos keitimas: Reguliarus alyvos keitimas yra labai svarbus, nes alkūninio veleno tepimas priklauso nuo variklio alyvos. Tinkamas tepimas sumažina trintį ir apkrovą, o tai mažina alkūninio veleno guolių bei kakliukų susidėvėjimą.
• Patikra: Periodinės patikros techninio aptarnavimo metu gali padėti anksti nustatyti galimas alkūninio veleno problemas ir užkirsti kelią gedimams. Mechanikai patikrina, ar nėra laisvumų, įtrūkimų ar kitų potencialių nusidėvėjimo požymių.

Pagrindiniai alkūninio veleno gedimai

Nepaisant ypač tvirtos konstrukcijos, alkūninio veleno gedimų taip pat kartais pasitaiko. Pagrindinės problemos yra šios:

• Alkūninio veleno susidėvėjimas: Nuolatinis veikimas esant didelėms apkrovoms ir nepakankamas tepimas gali įtakoti alkūninio veleno kakliukų susidėvėjimą. Dėl šio susidėvėjimo gali padidėti laisvumas tarp alkūninio veleno ir jo guolių (įdėklų), todėl atsiranda kalimo garsas ir gali suprastėti variklio darbas.
• Alkūninio veleno įtrūkimai: Laikui bėgant, dėl pasikartojančių streso ciklų alkūninio veleno konstrukcijoje gali atsirasti įtrūkimų. Šie įtrūkimai dažnai atsiranda dėl vadinamojo metalo nuovargio, prasto metalo apdirbimo ar gamybos defektų. Įprastai mechanikai netikrina alkūninio veleno susidėvėjimo ir neaptinka tokių įtrūkimų, o tai veda į katastrofišką variklio sugadinimą - velenas gali lūžti ir variklis sustoja arba „užkala“.
• Guolių (įdėklų) gedimas: Alkūninio veleno guoliai (įdėklai) yra labai svarbūs sklandžiam veikimui. Dėl nepakankamo tepimo, užterštos alyvos arba įdėklų montavimo broko, jie gali prasisukti. Dėl šios priežasties dažnai smarkiai pažeidžiami alkūninio veleno paviršiai, todėl vėliau reikalingas brangus remontas.
• Disbalanso problemos: Nesubalansuotas arba netinkamai subalansuotas alkūninis velenas gali sukelti pernelyg didelę vibraciją, dėl kurios daug greičiau nei įprasta susidėvi variklio komponentai ir sutrumpėja variklio eksploatavimo laikas.
